Damit das gesamte Steckersystem richtig funktioniert muss man sich mit Litzen und Kabeln vertraut machen. Es gibt von mir eine Aufstellung (“Wire Chart”) in der gängige Litzen aufgeführt sind, wobei die Litzen generell nach amerikanischen (AWG) und europäischen (mm²) Maßeinheiten in zwei Gruppen unterteilt werden können.  Bei der US-Variante gibt es AWG Bezeichnungen, die eine Nummer ohne eine Zuordnung haben, außer das man sagen kann, je größer die AWG-Zahl, umso kleiner der Querschnitt. Um den Querschnitt der Litzen zu definieren hat man in den USA CMA (circular mil) eingeführt. Damit kann man zwei Litzen zusammenfassen und über die Addition von CMA auf den neuen Querschnitt der nun entstandenen Doppelcrimpung zu kommen.

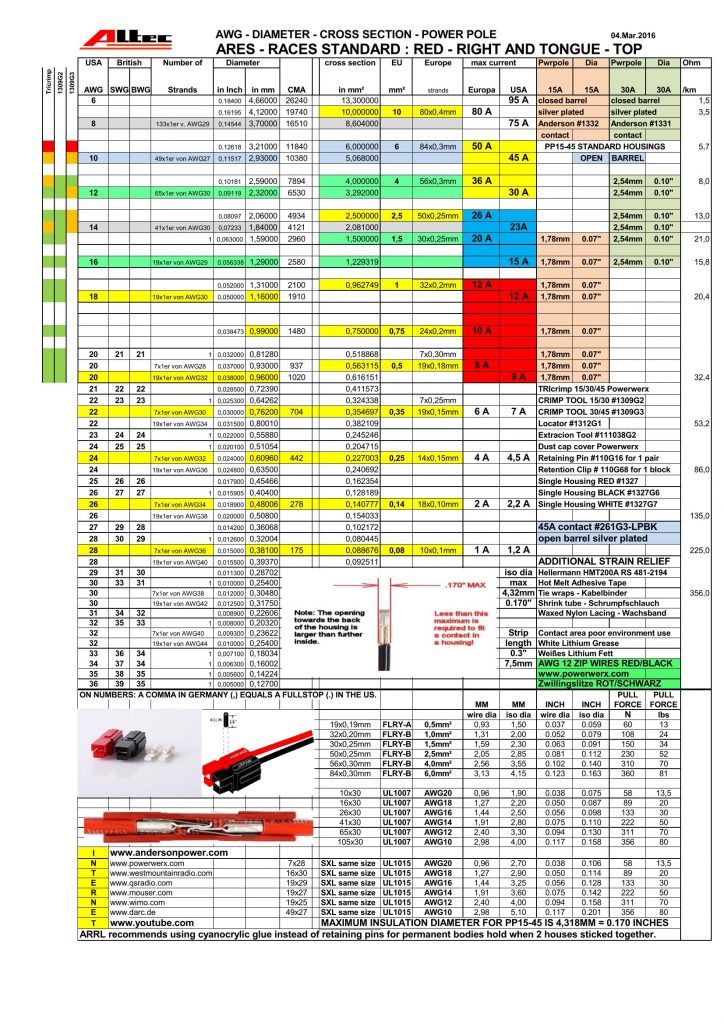

Per Klick auf die Tabelle erhält man eine größere und speicherbare PDF der Wire Chart.wirechartBei den europäischen Lizen habe ich nur FLRY (in der Isolation reduzierte Fahrzeuglitze) aufgeführt, mit Angaben über Durchmesser, Litzenaufbau und Querschnitt sowie Außendurchmesser in mm und dazu noch die jeweilige Umrechnung in Inches. Bei den UL-Litzen habe ich den Style UL1007(300V) und UL1015(600V) sowie die amerikanische Fahrzeuglitze SXL entsprechend wieder in Inches und mm aufgeführt.

Zu all diesen Litzen sieht man auf der “Wire Chart” die minimalen Auszugskräfte, maximalen Stromstärken und Widerstandswerte pro km in Ohm. Die rot, blau und gelben Bereiche bei den Stromstärken weisen auf die Farben von isolierten “closed barrel” Steckverbindern für Ringösen und Flachsteckern an der Batterie oder Stromversorgung hin.

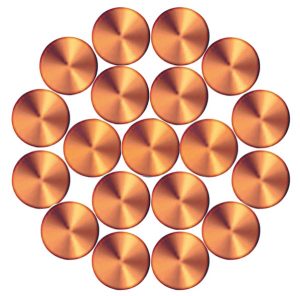

Wenn man eine Litze in der Hand hat und nicht weiß, wie der Querschnitt ist, gibt es nur eine einzige Methode: Abisolieren und die Drähtchen zählen und dann mittels Schieblehre den Durchmesser eines Drätchens messen. Bei einer AWG Litze mit 7 Drätchen (Strands) ist eins in der Mitte und 6 sind darum angeordnet. Legt man da nochmal 12 Strands rum, ist man bei 19 Strands. Diese Beiden Werte sind sehr gängig bei AWG Litzen.

strands_19

Beispiel: Eine Litze mit 19 Drätchen/Strands. Ein Strand davon hat einen Durchmesser von 0,254mm, dann schaut man in der Tabelle nach links und sieht, dass es 1 Strand von AWG30 ist. Geht man in der Spalte “Number of Strands” nach oben, findet man bei 19x1er von AWG 30, dass es sich um eine AWG 18 Litze handelt. Europäer haben es richtig kompliziert gemacht, weil man die Litzen nicht so schön aufbaut und jeder sein eigenes System hat. Es gibt dafür sehr viele Tabellen einzelner Hersteller.

In der “Wire Chart” habe ich nur die aufgeführt, die hier für mich gängig sind. Wer Zwillingslitzen mit großem Querschnitt in rot und schwarz sucht, wir kaum etwas finden. Es sind dann meist einfarbige Lautsprecher Zwillingsleitungen. In den USA sind die zwar gängiger, aber recht teuer, allein schon die Fracht nach Deutschland.
