Powerpole

Lasst uns doch Power Pole als Steckverbinder im OV einheitlich einsetzen, hieß es auf der letzten OV-Versammlung. Ein Starterset sollte gekauft werden und die Polarisierung der Steckergehäuse derart sein, wie es ARRL und der DARC empfehlen. Das heißt also rot=rechts und Zunge=oben, wenn man die Litzen in der Hand hält und von dort auf den Eingang der Litzen ins Gehäuse schaut. Vorteil wäre ein einheitliches Stromversorgungssystem bei Notfunkeinsätzen, Fielddays oder auch nur zur Vereinheitlichung der eigenen Funkstation.

Damit das gesamte Steckersystem richtig funktioniert muss man sich mit Litzen und Kabeln vertraut machen. Es gibt von mir eine Aufstellung (“Wire Chart”) in der gängige Litzen aufgeführt sind, wobei die Litzen generell nach amerikanischen (AWG) und europäischen (mm²) Maßeinheiten in zwei Gruppen unterteilt werden können.  Bei der US-Variante gibt es AWG Bezeichnungen, die eine Nummer ohne eine Zuordnung haben, außer das man sagen kann, je größer die AWG-Zahl, umso kleiner der Querschnitt. Um den Querschnitt der Litzen zu definieren hat man in den USA CMA (circular mil) eingeführt. Damit kann man zwei Litzen zusammenfassen und über die Addition von CMA auf den neuen Querschnitt der nun entstandenen Doppelcrimpung zu kommen.

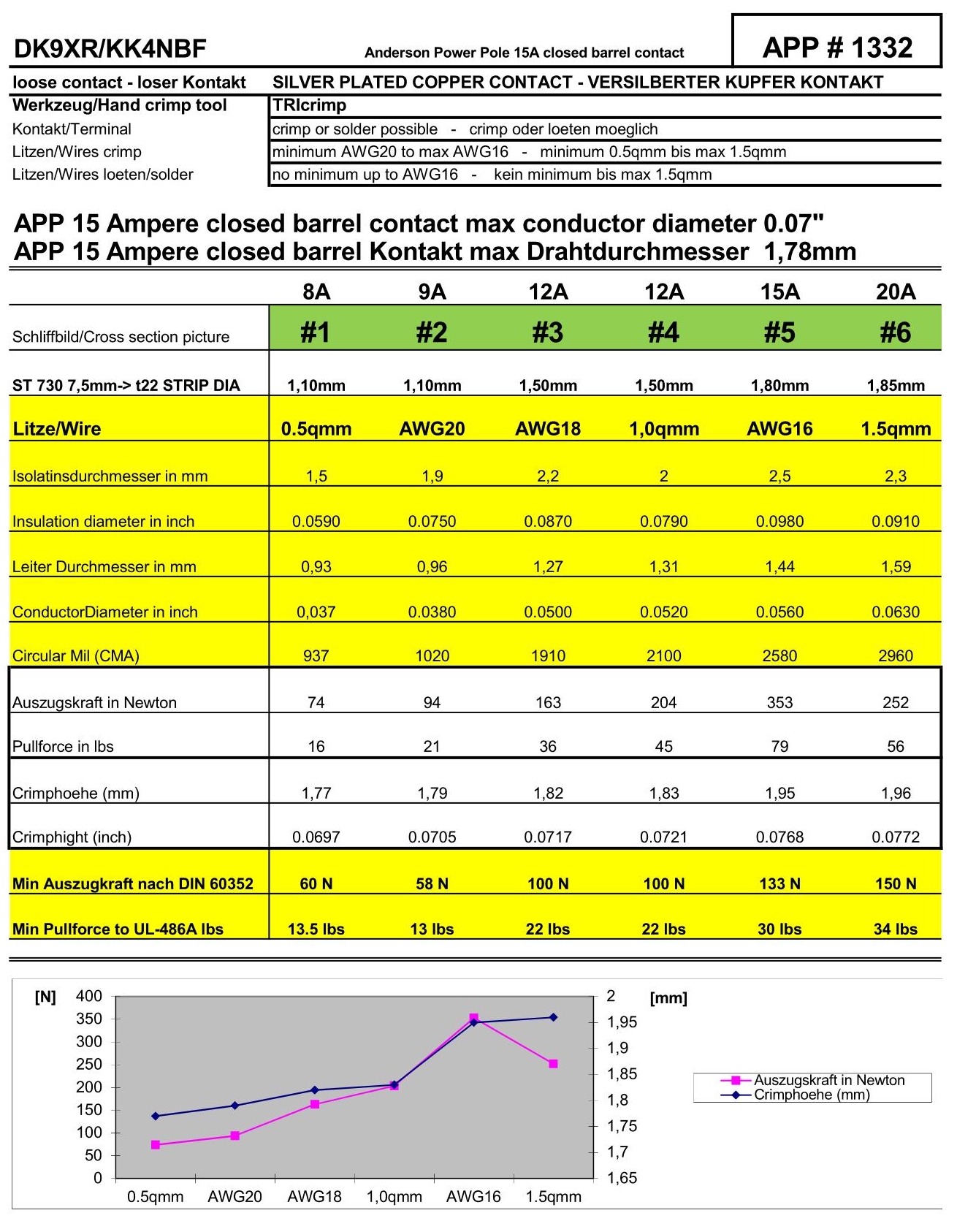

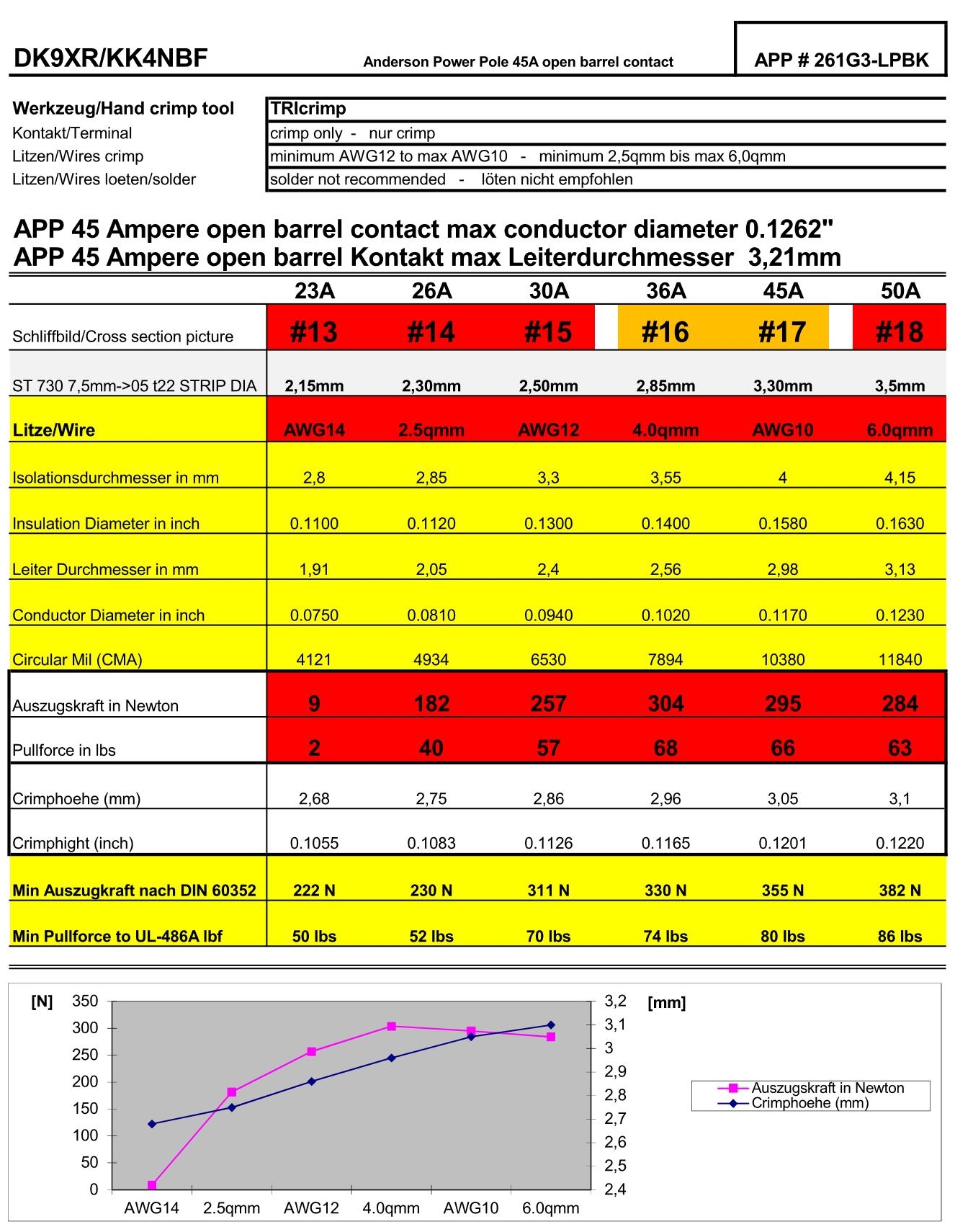

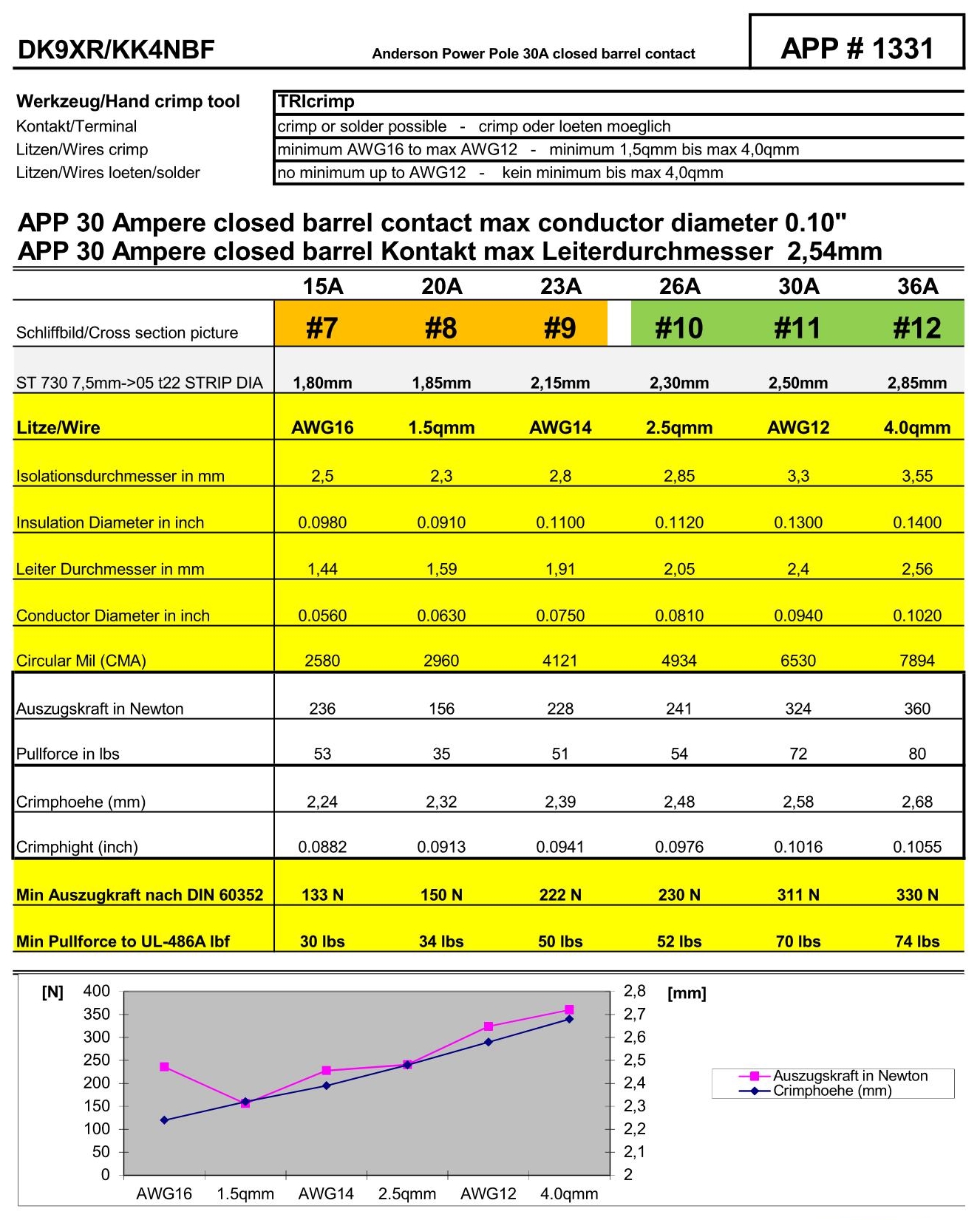

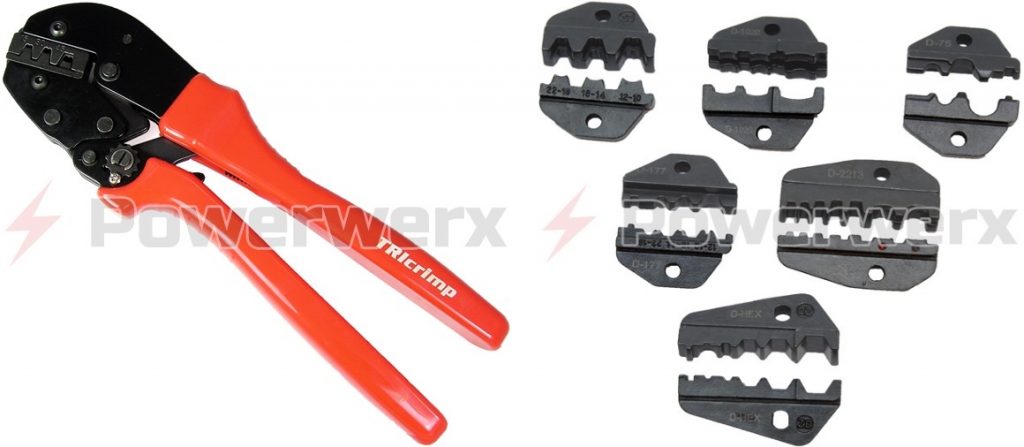

Bei den Crimpzangen gibt es eine preiswerte Version für 15, 30 und 45 von TRIcrimp für etwa 40 US$ inklusive Positionierer sowie ein Set mit 6 Wechseleinsätzen für 55 US$. Die Wechseleinsätze sind gut für isolierte und nichtisolierte Kontakte zur Stromquelle hin. Also rot, blau und gelb isolierte Ringzungen oder Flachstecker. Aber auch für unisolierte “open und closed barrel” Kontakte, sowie für Hex Crimps an gängigen Koaxkabeln.

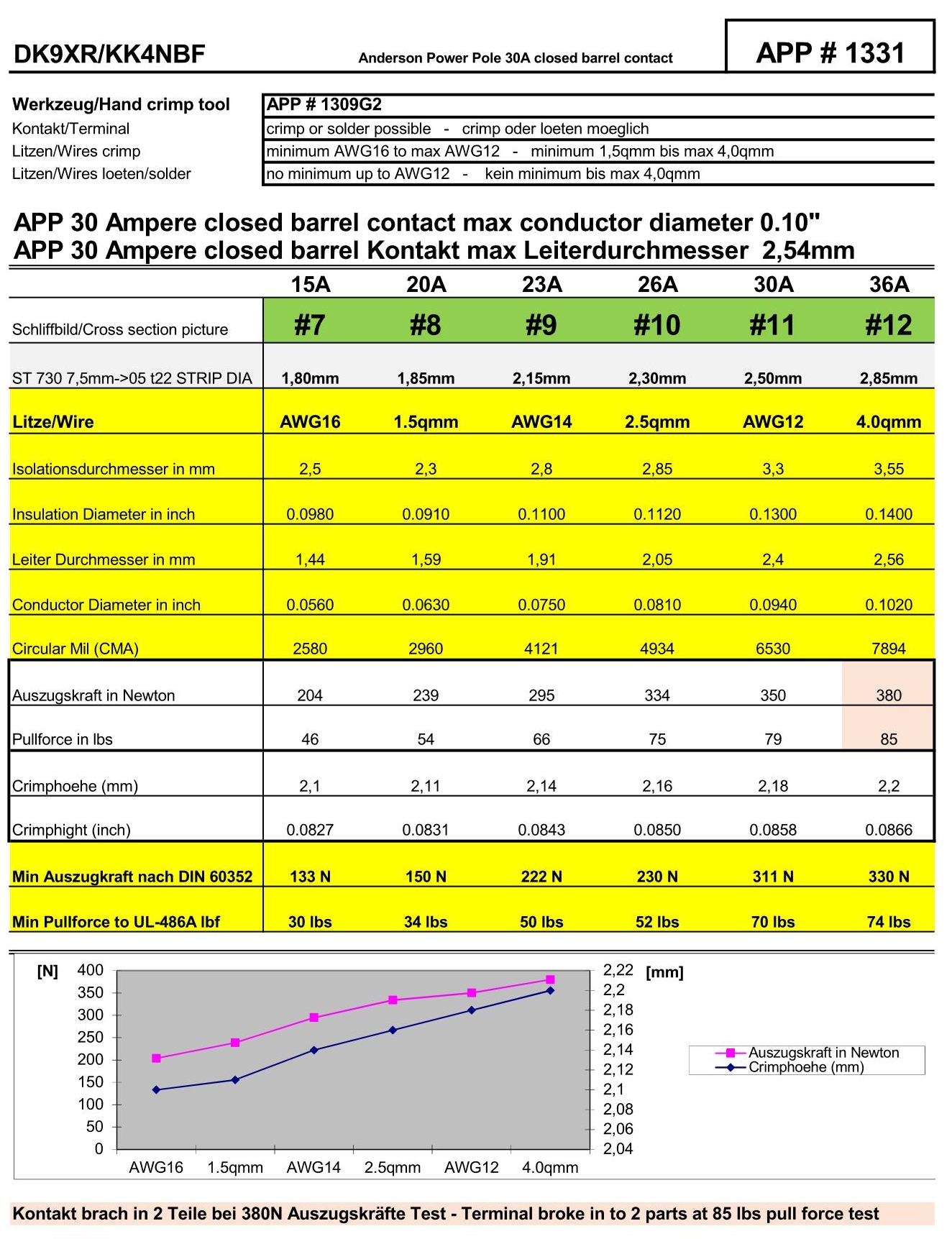

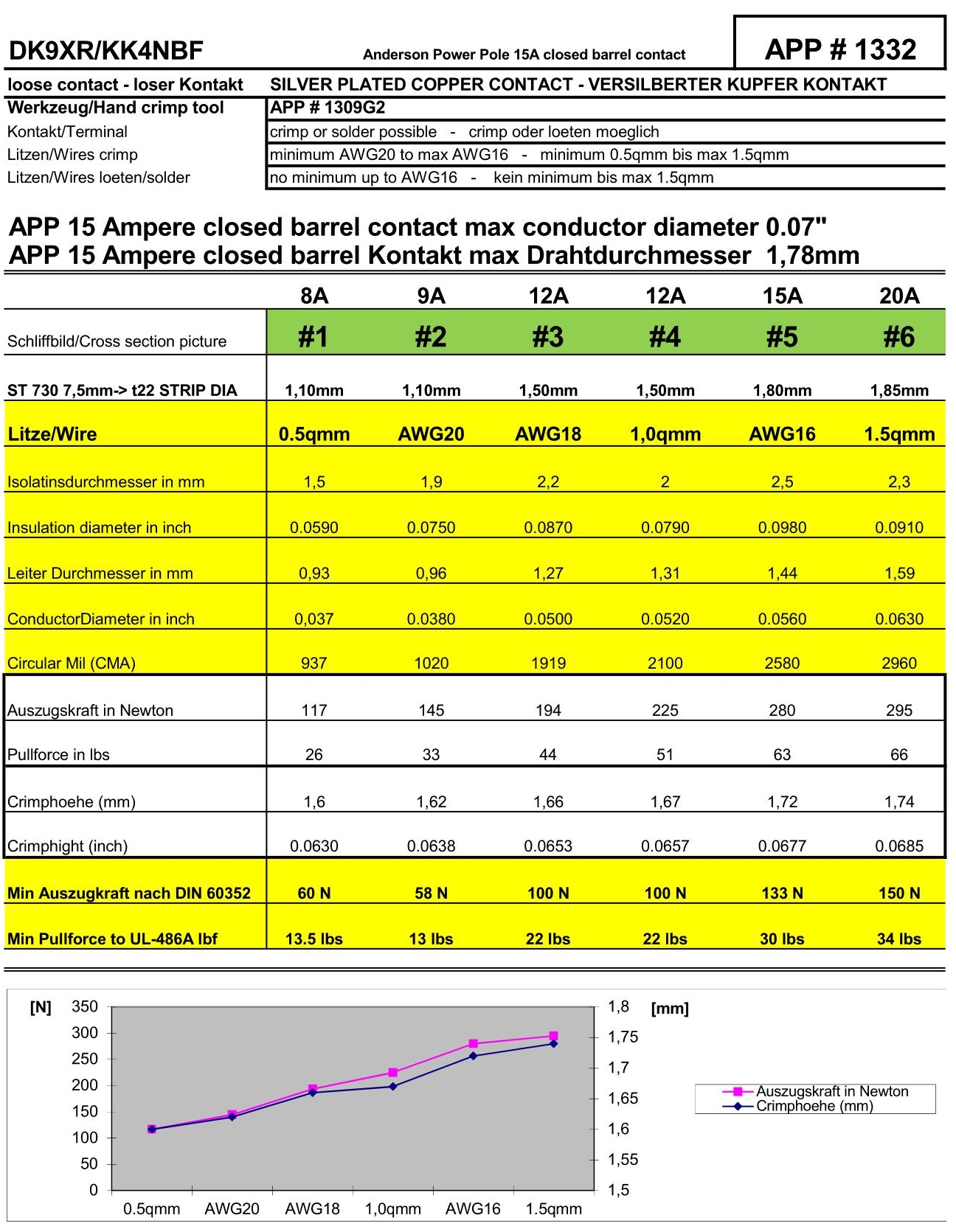

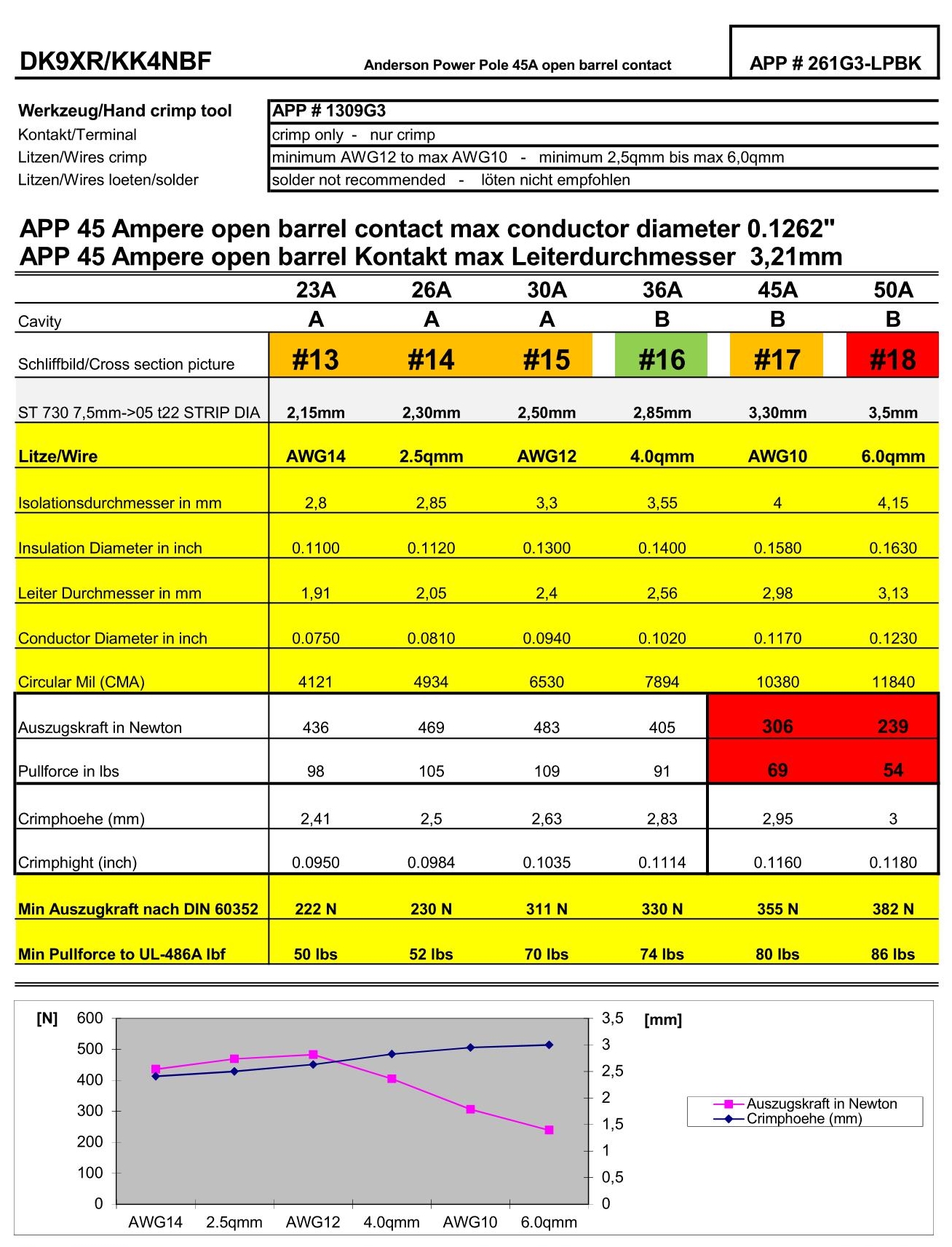

Sogenannte Profizangen gibt es von Anderson für 15 und 30A (#1309G2) und eine separate für 45A (#1309G3). #1309G2 hat leider keinen Positionierer. Hat man beide Zangen, kann man den Positionierer der #1309G3 für beide Zangen benutzen oder einzeln (Locator #1312G1) hinzukaufen.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.

Durch Klick auf die Crimpbewertung erhält man eine größere und ausdruckbare PDF.
